CAPITULO 04
BOSCH
SISTEMA BOSCH 5.0
VERSALLES até 03/95
ROYALLE até 03/95
SANTANA até 03/95
QUANTUM até 03/95
GOL 03/96
PARATI até 03/96

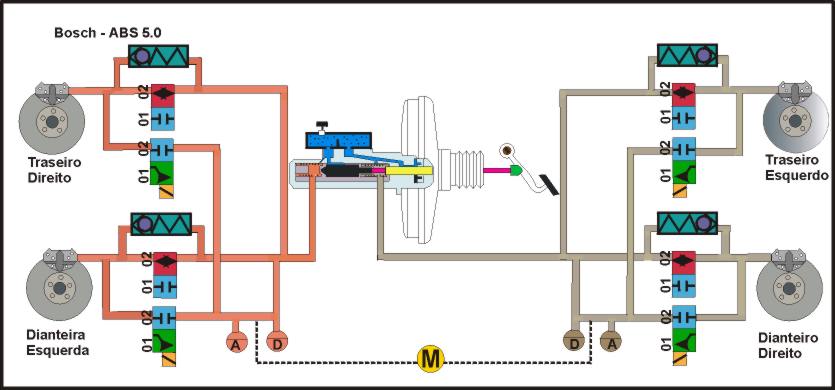

| O sistema 5.0 possue acima de tudo dimenções reduzidas e difere dos anteriores por possuírem uma válvula de isolação e outra de descarga.A diferença entre eles está na forma de contagem dos códigos de piscadas da lâmpada de anomalias. |

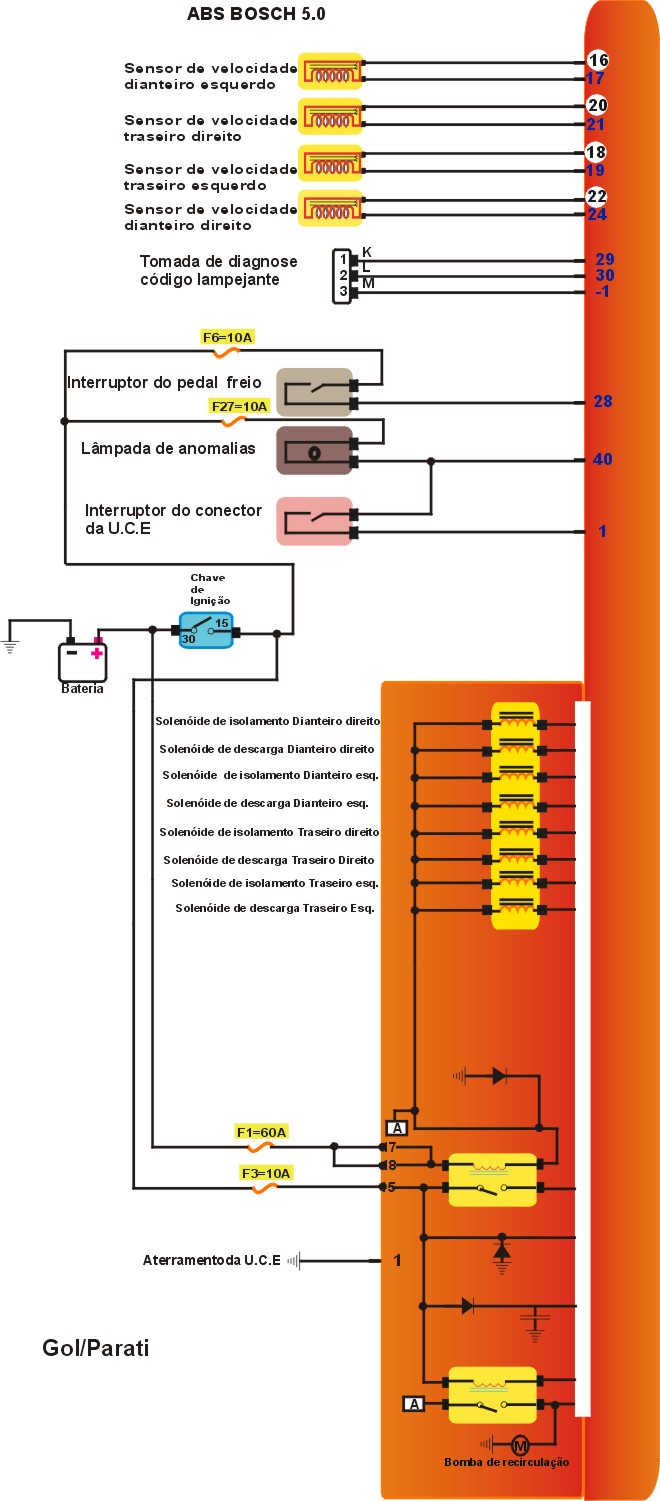

ESQUEMA ELÉTRICO Gol Parati

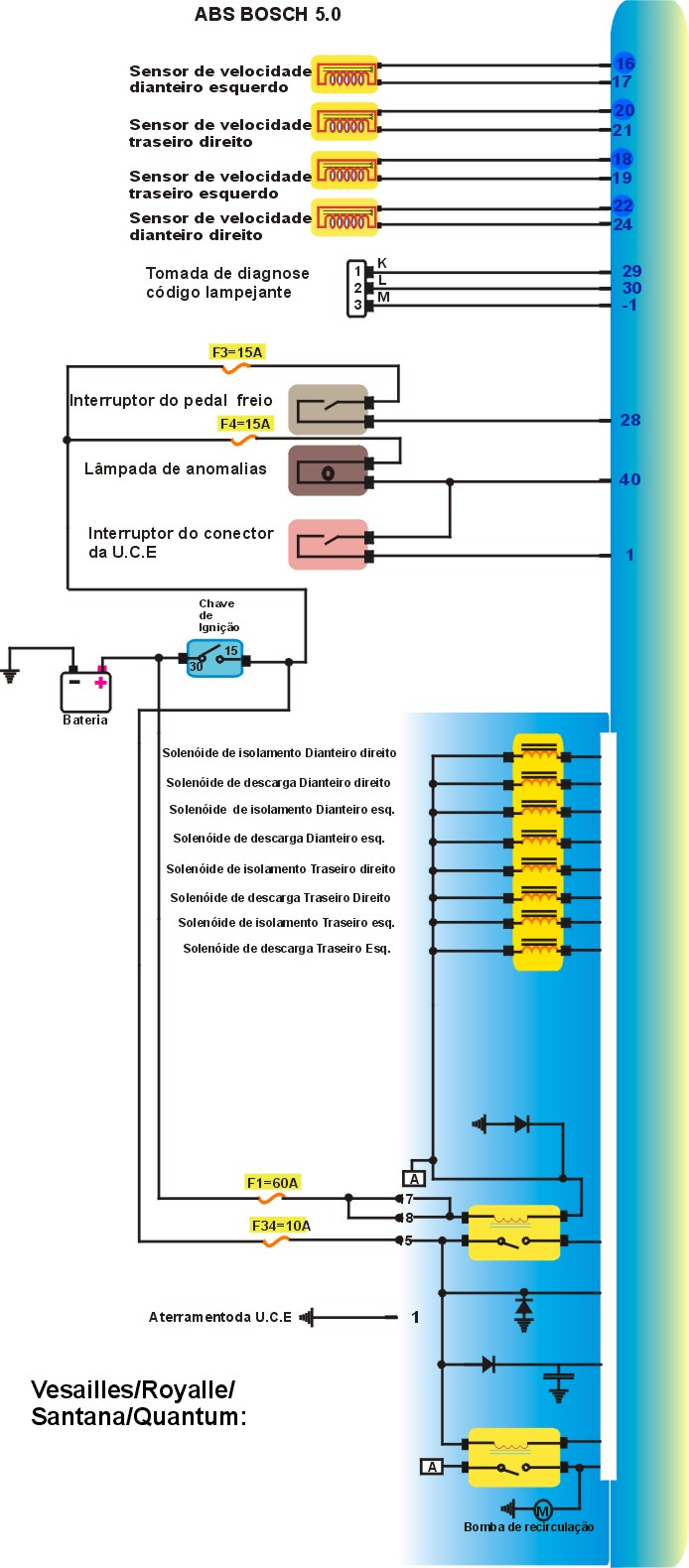

Esquema Elétrico Vesailles - Royale - Quantum - Santana.
1-Como localizar Unidade Hidráulica
Localização |
| Incorporada a U.C.E |
2- Como localizar a Unidade Central do ABS
Localização |
| Próximo cilindro Mestre |
CONECTOR DA UNIDADE CENTRAL DO ABS
| CÓDIGO DE PISCADAS | COMPONENTES |
DEFEITO |
| 1 | ---- |
Nenhum defeito memorizado |
| 2 | Unidade de comando | Com defeito |
| 3 | Sensor de rotação traseiro esquerdo | Sinal defeituoso/ sem sinal |
| 4 | Sensor de rotação dianteiro direito | Sinal defeituoso/ sem sinal |
| 5 | Sensor de rotação traseiro direito | Sinal defeituoso/ sem sinal |
| 6 | Sensor de rotação dianteiro esquerdo | Sinal defeituoso/ sem sinal |
| 7 | Sensor de rotação traseiro esquerdo | Interrupção/ curto circuito |
| 8 | Sensor de rotação dianteiro direito | Interrupção/ curto circuito |
| 9 | Sensor de rotação traseiro direito | Interrupção/ curto circuito |
| 10 | Sensor de roatção dianteiro esquerdo | Interrupção/ curto circuito |
| 11 | Interruptor da luz do freio | Com defeito |
| 12 | Tensão da bateria | Muito baixa |
| 13 | Volante dentado | Incorreto |
| 17 | Relê das válvulas solenóide | Com defeito |
| 18 | Motor da bomba | Com defeito |
| 19 | Válvula traseira esquerda (AV) Diminuição da pressão | Com defeito |
| 20 | Válvula traseira esquerda (EV) Manutenção da pressão | Com defeito |
| 21 | Válvula dianteira direita (AV) Diminuição da pressão | Com defeito |
| 22 | Válvula dianteira direita (EV) Manutenção da pressão | Com defeito |
| 23 | Válvula traseira direita (AV) Diminuição da pressão | Com defeito |
| 24 | Válvula traseira direita (EV) Manutenção da pressão | Com defeito |
| 25 | Válvula dianteira esquerda (AV) Diminuição da pressão | Com defeito |
| 26 | Válvula dianteira esquerda (EV) Manutenção da pressão | Com defeito |
Como ativar o código de piscadas?
| Para ativar o código de piscadas interligar os pinos "2" e "3" no conector. |
| Ligar e desligar a ignição 20x. |
