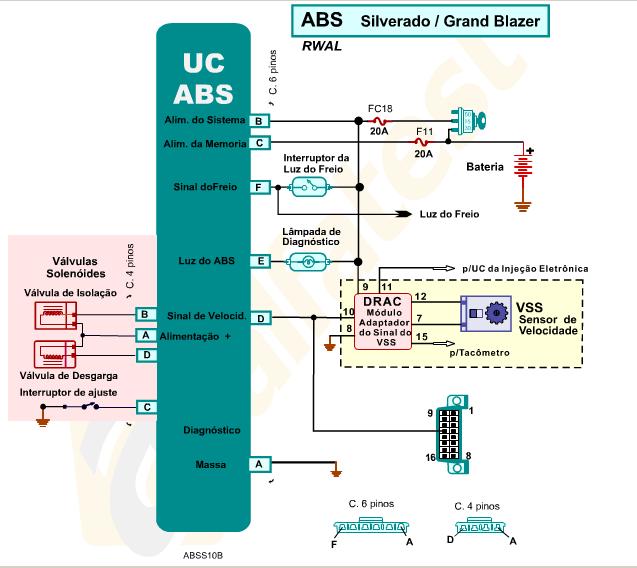

ESQUEMA ELÉTRICO E CÓDIGO DE FALHAS


 FALHAS DO SISTEMA


Cód. 02 - Interrupção no solenóide da válvula de isolação ou mau funcionamento UCE

A falha é gravada quando:

. for detectado curto circuito ou interrupção no circuito elétrico da válvula solenóide de
isolação
. durante o teste de rodagem houver detecção de curto-circuito ou interrupção no circuito
da válvula de isolação

Verificações:
. medir resistência entre os terminais D e A do conector da válvula de isolação.
resistência = 3,0 a 6.0 ohms
. verificar os terminais quanto a corrosão ou sujeira

Quando a falha é detectada, o sistema ABS é desligado e a lâmpada de advertência acenderá.


Cód. 03 - Interrupção no solenóide da válvula de descarga ou mau funcionamento UCE

A falha é gravada quando:

. for detectado curto circuito ou interrupção no circuito elétrico da válvula solenóide de
descarga
. durante o teste de rodagem houver detecção de curto circuito ou interrupção no circuito
da válvula de isolação

Verificações:
. medir resistência entre os terminais D e B do conector da válvula de isolação
Resistência = 1,0 a 3.0 ohms
. verificar os terminais quanto a corrosão ou sujeira

Quando a falha é detectada, a lâmpada de advertência do ABS acenderá.
Cód. 04 - Falha no circuito do interruptor de reset

A falha é gravada quando:

. for detectado curto circuito ou interrupção no circuito elétrico do interruptor de ajuste
da válvula.

Verificações :
. Medir resistência entre o terminal “C” do interruptor de ajuste da válvula e o corpo da
válvula, o valor encontrado não pode ser inferior a 50 Kohms.

Quando a falha é detectada, a lâmpada de advertência do ABS acenderá.


Cód. 05 - Excesso de atuação da válvula de descarga durante a frenagem com controle anti_blocante

A falha é gravada quando:

. for detectado curto circuito ou interrupção no circuito elétrico do interruptor de ajuste da
válvula.

Quando a falha é detectada, a lâmpada de advertência do ABS acenderá.


Cód. 06 - Sinal irregular de velocidade

A falha é gravada quando:

. for detectado curto circuito ou interrupção no circuito elétrico do sensor de velocidade .

verificações:
Medir resistência do sensor de velocidade.
Resistência = 900 a 2000 ohms
Caso os valores sejam diferentes, o fabricante recomenda substituir o sensor.

Quando a falha é detectada, a lâmpada de advertência do ABS acenderá.


Cód. 07 - Curto-circuito na válvula de isolação ou UCE defeituosa

A falha é gravada quando:

. for detectado curto circuito ou interrupção no circuito elétrico da válvula solenóide de
isolação
. mau funcionamento do UCE
. durante o teste de rodagem houver detecção de curto circuito ou interrupção no circuito
da válvula de isolação

Verificações:
. medir resistência entre os terminais D e A do conector da válvula de isolação.
resistência = 3,0 a 6.0 ohms
. verificar os terminais quanto a corrosão ou sujeira


Cód. 10 - Falha no circuito do interruptor de freio

A falha é gravada quando:

. o interruptor de freio indica continuamente a aplicação do freio desde que a chave de
ignição foi ligada.

Verificações :
. Medir tensão entre nos terminais “F” e ”G” do módulo ABS
tensão = 9 a 16 volts
. ajustar o interruptor de freio

Quando a falha é detectada, a lâmpada de advertência do ABS acenderá.


Cód. 11 - Relé, curto-circuito ou interrupção do circuito

A falha é gravada quando:

Os sinais feedback das válvulas são avaliados e indicam valores não aceitáveis

Quando a falha é detectada, a lâmpada de advertência do ABS acenderá.


Cód. 13 - Mau funcionamento UCE

Verifique o chicote da UCE
Perante esta falha, o fabricante recomenda a troca da UCE.
